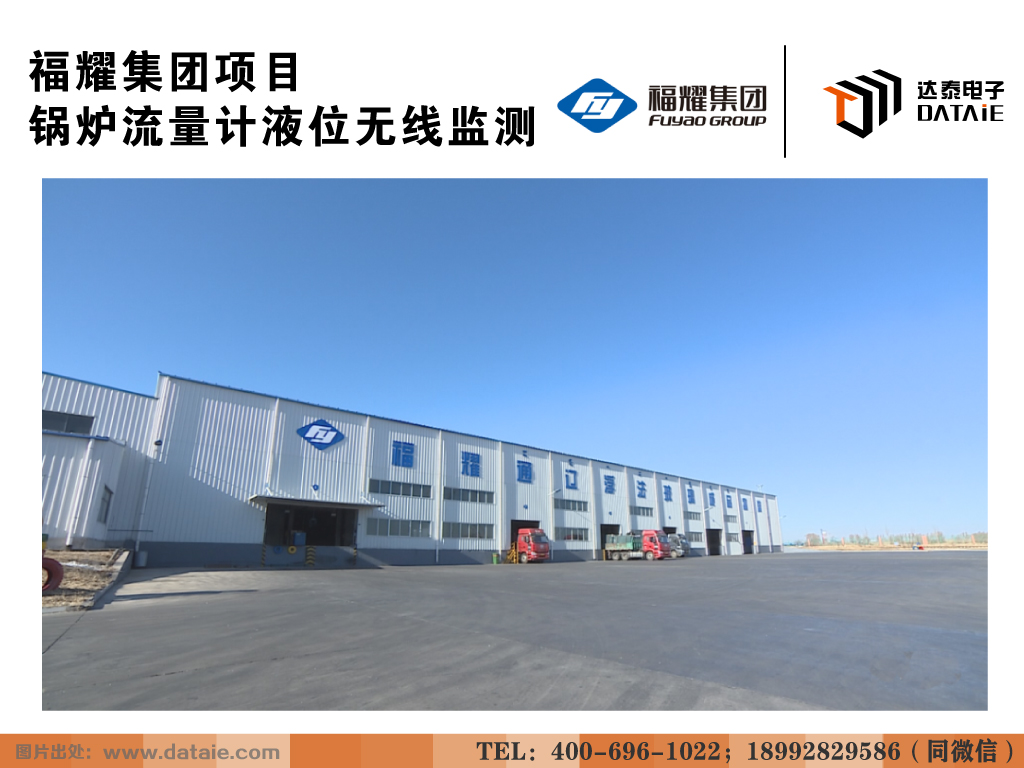

福耀集团通辽有限公司位于中国东北部，地处中国硅砂产地内蒙古通辽市，是福耀集团的浮法玻璃生产基地，公司于1982年建成投产，是中国第二个浮法玻璃生产厂家。公司地理位置优越，有丰富的玻璃生产原料、燃料和便利的交通运输。公司有两条浮法玻璃生产线，生产能力900吨/日，板面宽度3300mm，4300mm，可以生产4-15mm的浮法玻璃。产品质量符合GB11614-1999标准，并通过ISO9001：2000国际标准认证，产品可应用于建筑、汽车、制镜等。公司不断开拓市场，产品销往韩国、俄罗斯、香港、中东、北美、南美等国家和地区。
用户欲将厂区内检测锅炉液位的流量计信号采集至约600米远的值班室内，锅炉的液位值实时在数显表上显示，并能够在指定液位值触发报警灯报警。由于厂区面积较大，厂房较多，若采用有线方式施工成本高，周期长，故考虑采用无线的方式完成两个分散区域模拟量数据的无线传输。

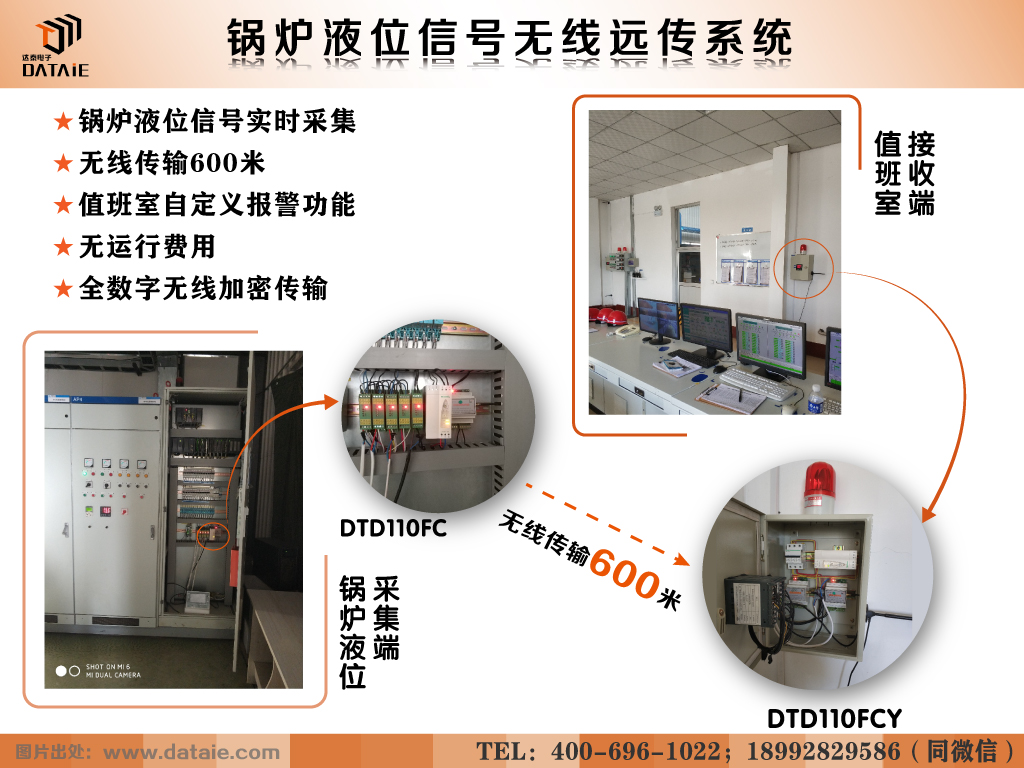

根据现场情况，PLC无线通讯专家决定在锅炉流量计旁安装一块DTD110FC——达泰无线模拟量传输器作为发射端采集锅炉液位信号；在值班室内安装一台DTD110FCY——达泰无线模拟量传输装置（配有数显表及报警灯）作为接收端，可在数显表上实时显示锅炉液位情况，并在指定液位值报警（该液位值由用户设定）。本方案自2015年起已使用至今，在工业环境下无线传输设备运行稳定可靠。无线通讯方案示意图▼
◆ 达泰1系双向无线模拟量信号传输装置-DTD110FCY
达泰1系无线模拟量传输装置-DTD110FCY，可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点无线传输功能。无线装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-10公里，后期无运行费用，配置防雨机箱，防护等级IP55。无线通讯装置发射端能够提供1-4路模拟信号输入（信道数可以定制），可以直接连接变送器，传感器，PLC等设备；接收端能够提供1-4路模拟信号输出（信道数可以定制），可以直接连接数显表，DCS，PLC等设备，发射端与接收端成套使用。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。
1. 节省改造周期，无需大型施工
免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。
2. 安装简单，无需编程
无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。
3. 数据传输可靠，全数字无线加密传输
通讯协议进行了再次加密处理，可以确保数据的安全和可靠性。
4. 无运行费用，无需插卡
后期在使用过程中，不需要支付任何无线设备运营费用。
5. 完备的售后服务
具有18年工业现场调试经验的无线通讯专家团队，为产品提供最可靠的技术支持与售后服务。
◆ 安徽马钢罗河矿业有限责任公司，现场（1AI/2DI）和PLC之间无线传输，100米◆ 四川龙蟒钛业股份有限公司，30多台分布仪表4-20mA信号传输到不同DSC系统上，2公里◆ 山西华瑞煤业有限公司，现场模拟量和PLC之间无线传输，300米◆ 山西朔州煤矸石电厂，传感器和PLC模拟量无线传输，100米◆ 平庄煤业(集团)有限责任公司，矿区各区域水池液位以及PLC和组态软件无线通讯，5Km◆ 宁波金田铜业，给料车和地面PLC无线通讯，500米【点击进入方案】◆ 国电南瑞科技股份有限公司，现场(8DI)到控制室8DO，6KM◆ 国电电力大同第二发电厂，分布流量计信号无线采集，2KM【点击进入方案】◆ 宁波宝鑫冶金电器制造有限公司，8路模拟量信号无线传输，100M◆ 四川江油发电厂，输煤卸料车无线控制系统，300m【点击进入方案】◆ 华润电力贺州分公司，电力仪表到DCS系统，2公里，2016◆ 宝钢集团余能电厂，分布机组转炉煤气流量监测，1公里◆ 真爱集团义乌毛毯厂，智能仪表数据采集，300米◆ 江苏太古可口可乐饮料有限公司，罐体上传感器信号传输到PLC◆ 衡水老白干酒业公司，两点水温信号无线传输到车间控制室，1公里◆ 湖北艾尔啤酒有限公司 ，液位和数显表模拟量无线传输，50米◆ 江阴苏龙热电有限公司，装船机/卸船机与程控室无线传输，5km【点击进入方案】更多方案例程
